Zubehör / Accessories

Produkt / Product Anwendung / Usage Stücklisten / Detail sheet

3083
Firstschlauder
Apex Angle / Apex Tie / Firstschlauder / Firstverhängung
3083 l 3556 Firstschlauder_HS
Stückliste
Firstschlauder

3081 Traufen-
versteifungsstrebe
Für die Ableitung von hohen Winddruck und
Windsoglasten auf die Fassade in die Dacheindeckung
Stückliste
Traufenversteifungsstrebe

3082 Pfetten-
versteifungsstrebe
- Ausrichten der Dachpfetten und Wandriegel
- Erhöhung der höchstmöglichen Lastabtragung
3082 l 3554Versteifungsstreben_HS
Stückliste
Pfettenversteifungsstrebe

3338 WDT
schrägabhängung
Schrägabhängung mittels Stahlseil Stückliste
Schrägabhängung WDT

Stosslaschen

- Z-Profil Standard Stosslasche, Verstärkte Endfeld Stoßlasche
- Sigma-Profil Stosslasche, C-Profil Stoßlasche

Bauhöhen-
ausgleichsplatten
Ausgleichsplatten zur einseitigen / beidseitigen Befestigung
von Pfetten an Pfettenhalter
382: Schlauder / Strebe
382
Schlauder / Strebe

Schlauder zum Einbau zwischen
Pfetten und / oder Wandriegeln
mit geradem Steg

2147
172A25
Abstützriegel


Ortgangprofile
Ortgangprofil

Fussprofile
Fussprofile / Sockelprofile / Bodenprofile


Aufnahme des
Dachschubes
Aufnahme des Dachschubes
bei Pfettendächern

212-
U-Profile
U-Einfassprofile

Auswechslungs-
Profile
Auswechslung von Z-Dachpfetten

2174
L150-60*3,0
Dachrandwinkel

2811
Schwellenprofil

Kanelkanäle
Kabelkanal / Kabelkanalabdeckung Kabelkanal

2874
Sonderprofil / Special section
Ansetzprofil für den Trockenausbau

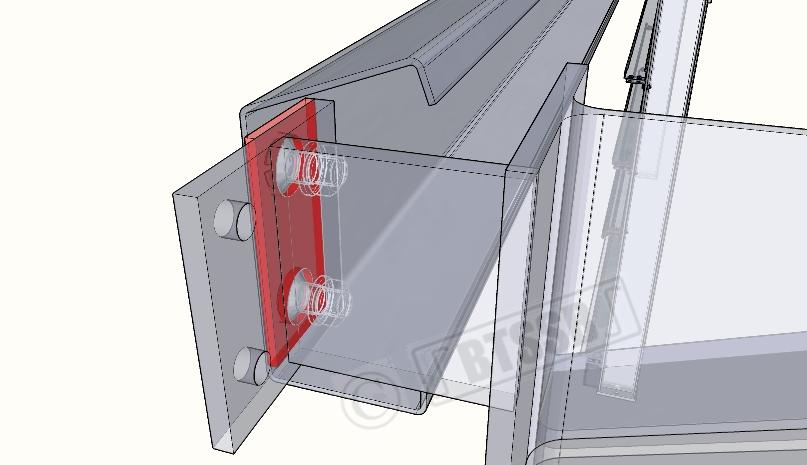

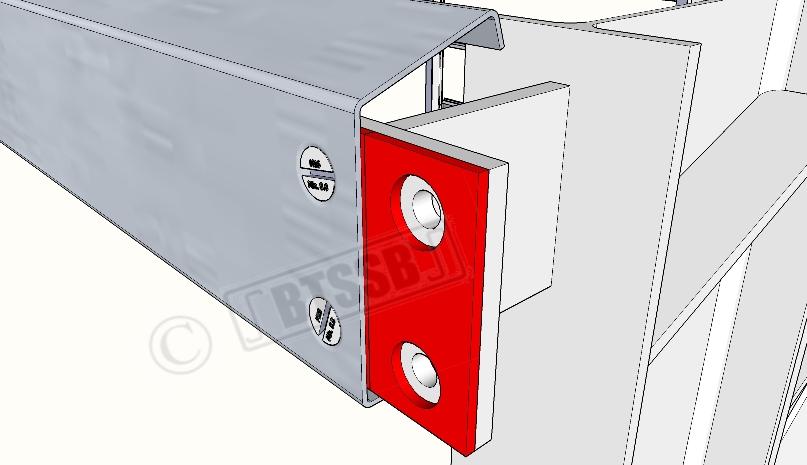

PP: Packing plate
PP
Packing plate
Distanzplatte bei angesenkter Lochung /
Packing plate by counter formed punching

Klemmplatten
Zur flexiblen Befestigung von C-Wandriegeln
vornehmlich an statisch untergeordneter Position wie z.B.
Fensterauswechslungen.

143
Cform
Counterformed holes / Angesenkte Lochung
zur Verschraubung mittels Senkschrauben.

2339
EPB
EPB End bracket / Kopfkantung / Kopflasche
z.B. für Fenster und Türwechsel

2616
Schweissnaht
Schweissnaht
Welding up to 100 mm in length /
Schweissnaht bis 100mm Länge

2617
Ausklinkung
Ausklinkung.
z.B. bei eingerückten Traufenpfetten.

328
RS1000
Rafter Stays / Flanschverstrebung
zur Profilstabilisierung RS1000.
DIN: L45/45*2,0. L= 0-1000 mm.
Material min. S350GD
nach EN 10025 + Z275-N-A
nach EN 10147
Stückliste RS1000

329
RS2000
Rafter Stays / Flanschverstrebung
zur Profilstabilisierung RS2000.
DIN: L45/45*2,0. L= 1001-2000 mm.
Material min. S350GD
nach EN 10025 + Z275-N-A
nach EN 10147
Stückliste RS2000

Zargen
Zargen / Stahlzargen / Lichtbandzargen

Kantteile
Kantteile / Kantprofile

Ausseneckprofil, Attikakappe, Firstprofil, Sichtschutzprofil,
Lüfterfirstprofil, Stirnblech, Fassadenkantteil, Kastenrinne

WSB
Welded steel Bracket
Welded Steel Bracket / Einschweißlasche

Pfettenschuhe
Pfettenhalter
Kaltprofilhalter
Kaltprofilhalter mit Versteifungsstrebe
Warmprofilhalter
Wechselwinkel

230
Pulverbeschichtung
Powder coating / Pulverbeschichtung in
handelsüblichen RAL-Farben von verzinktem
Material: Duplex-System. Maximale Profillänge: 8m
